研究團隊開發出創新的樓宇自控和智能評估的交互式工具
發布日期：2020-11-27 10:27:00 瀏覽：次
在未來的智能社區中，建筑必須擁有節能系統，提供絕對的舒適性，使居住者能夠獲得信息，適應能源網的情況，促進戰略維護。實現這些可交付成果的一個關鍵條件，是一個設計合理、裝備精良的樓宇自動化和控制系統(BACS)。
因此，長期解決方案需要能夠基于多種影響來評估和評估樓宇自動化系統性能的多標準方法。以馬士基麥肯尼莫勒研究所為首的團隊，展開了對BACS的探索，并以“IBACSA: An interactive tool for building automation and control systems auditing and smartness evaluation”為題，于北京時間2020年9月1日發表于Building and Environment，旨為創新一個整體工具“IBACSA”，用于BACS評估和智能評估，使用基于質量的多標準方法。
對IBACSA在一個案例研究大學建筑中的演示進行了報道和評價，該建筑在能源效率方面的得分為79%，在維修和故障預測方面的得分為64%，在能源靈活性和存儲方面的得分為24%，在舒適度方面的得分為70%，在居住者信息方面的得分為84%。建議的工具是一個系統的樓宇初步及復古調試平臺的全面及方便易用的工具，確保新建及翻新的節能樓宇順利啟動。
由于歐盟的建筑約占總能源消耗的40%，相當于總二氧化碳排放的36%，以一種智能而經濟的方式引入新的建筑技術和服務的環境效益是至關重要的。能耗的很大一部分用于滿足建筑的取暖、制冷、通風和照明需求。在新的和經過改造的節能建筑中，系統和服務的實際性能通常由先進的系統監測和控制，從而為理解能源和信息流動提供了堅實的基礎。建筑管理系統(BMS)，又稱建筑自動化控制系統(BACS)，是對系統運行進行控制、優化和持續監控的平臺。
預計到2025年，BACS的實施將會增加，因?yàn)闅W盟《建筑能源性能指令》(EPBD)的修訂版要求在一定規模和系統容量的非住宅建筑中強制安裝或改造此類系統。最終，該倡議可將歐盟服務構件的總能耗降低20%。但是，在換位和實施方面，出現了一些重大問題;考慮到功能的不同，什么是可接受的和令人滿意的BACS設計?一個節能建筑最佳運行所需的主要特征是什么?在考慮到各種規格和影響的情況下，如何評估和評價建筑物中的BACS ?要解決這些問題并完全支持建筑管理者未來的決策，就需要意識到智能建筑技術的好處和附加價值。
基于上述挑戰和提出的問題，許多研究從可實現的節能和減少二氧化碳排放的角度考察了實施BACS對能源性能的影響。此外，大量工作致力于改善建筑中單一能源系統的設計、質量和運行，以及確保良好的熱圍護結構。然而，在控制和整合建筑內的各種組件和系統方面，關于整體建筑自動化系統的規格和質量的介紹很少。就作者所知，在價值鏈的任何部分都沒有一個公開的整體方法和工具，包括審計和建筑自動化系統的智能評估。因此，無法獲得有價值的信息來進行決策。這篇論文旨在解決未來政策目標之間的缺失環節，即建立有效的、設計良好的和集成的建筑管理系統，以及現有的建筑審計和評估工具。因此，本研究開發了一套完整的工具，將為BACS的審計和評估，以及構建智能度評估提供一個前所未有的工具。建議的工具是有系統的樓宇初步及復古調試平臺的重要組成部分，可確保新建及翻新的節能樓宇順利啟動。這項工作是在“大廈通訊”計劃下進行的，目的是發展和示范一套創新及新穎的軟件，用于自動樓宇管理系統審核及樓宇連續啟用。該項目的可交付成果和解決辦法將允許進行連續和自動化的整個建筑性能測試，此外還將建立有系統的審計程序，協助設計下一代建筑管理系統。
修訂后的歐盟法規正推動建筑存量成為更智能建筑]趨勢的一部分。歐洲標準EN15232定義的程序和指南是評估使用樓宇自動化和控制系統對能源性能影響的基礎。該標準定義了不同功能復雜性的特定自動化和控制功能，這些功能被劃分為效率類。功能的效率類定義了住宅和非住宅建筑。這些系統從最高等級的A級到最低等級的D級。分配到A級的BACS安裝和運行效率很高，而分配到D級的系統在能源效率方面表現不佳。因此，D型系統需要進行實質性的翻新，以提高其性能水平。其中的B級和C級分別定義了具有先進標準的BACS和滿足可接受標準水平的體系。在詳細計算和仿真的基礎上，導出了函數的效率類。
歐洲委員會目前正在開發一種定性的、可公開使用的多標準點類型評估框架，稱為智能準備指標(SRI)。SRI評估的得分在0到100%之間，這表明了建筑在滿足用戶需求、保持能源高效運行和提高電網靈活性方面的表現。評估的依據是樓宇設備的清單，這些設備分為不同的技術范疇，即:供暖、家用熱水、冷卻、通風、照明、電力、電動汽車、動態圍護結構和監測及控制。在每個技術領域中，服務都有一定程度的智能(功能級別)，它對應于每個標準的權衡影響評分。如圖1所示，評估標準為節能、維修和故障預測、舒適度、便捷性、居住者信息健康福祉和能源靈活性。

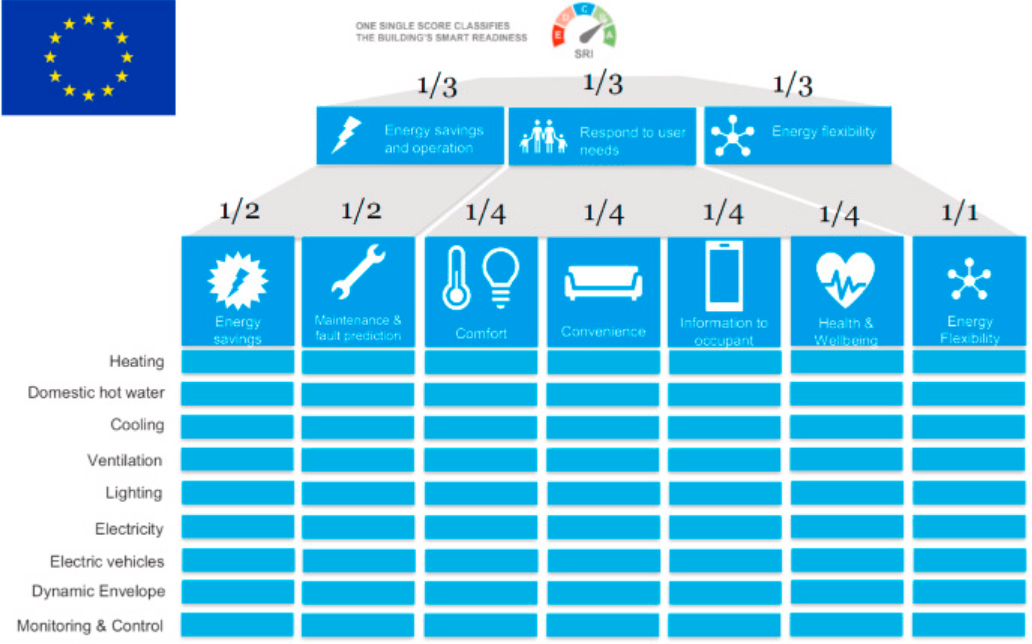

圖1 歐盟SRI框架（影響標準的顯式權重用分?jǐn)?shù)表示）
單一評分的計算基于每個領域中標準和相關服務的明確權重，如圖1所示。在所有領域的影響標準的總分?jǐn)?shù)是以加權和的形式計算的，例如，供暖和家用熱水在節能方面的相對重要性并不相同。EU提出了三種類型的個體域權重，包括等權重、居住權重和非居住權重。大量研究支持進一步發展SRI的方法。Vigna等人研究了與能源靈活性相關的定量方法和指標，這些方法可能最終被納入SRI評估方法。這項工作側重于回顧數學指標，這些指標適用于構建集群，在未來的概念和實踐中都將非常重要。Marzinger和Osterreicher的工作也考慮了與SRI相關的靈活性和網格交互作用。他們通過提出一種定量和簡化的方法來評估建筑層面上的負荷轉移潛力，從而對發展做出了貢獻。他們還表示，他們開發的方法涵蓋了建筑適應用戶需求的能力，以及隱含的節能操作，因?yàn)槿魏晤愋偷木W(wǎng)格交互都需要在高水平上實現BMS集成。顯然，Crosbie等人提出的可擴展的建筑單元需求響應ICT解決方案與SRI方法之間的研究可以得出相似之處。類似的，Crosbie等人制定并使用功能等級來評估建筑參與需求響應項目的能力，從而起到很大的啟發作用。Janhunen et al.的結果顯示，由于缺乏先進的區域供暖特征，寒冷氣候國家的SRI適用性有限。此外，作者強調了在功能層面上包括熱電網的重要性，這涉及到需求側管理。此外，通過對不同案例建筑的適用服務選擇過程(即分流過程)進行評價，考察了SRI的整體可比性。結果表明，為了達到最大的可比性，所有的服務都應該進行評估。在他們的工作中，Markoska等人提出了一個偽代碼算法，可以完全自動化SRI分流過程和計算。然而，這依賴于性能測試框架和數據驅動的系統架構，而非智能建筑不受青睞。
擬議的SRI評估方法與歐盟有共同之處。bac系統審核是指這兩種方法都建立在EN15232的指導原則和計算原則之上。然而，雖然歐盟。bac評估當前BACS對建筑能源效率的影響，SRI評估建筑的整體智能準備度，考慮更多的影響標準。
在領域加權方面，Rastogi等人已經證明了隱式加權方法是持久的，并且在不確定性和簡單性方面具有多重優勢。此外，已經確定了對特定領域評分的需要，因?yàn)樵u(píng)估樓宇自動化系統的領域級別包含了允許更有針對性的改造工作的關鍵信息。如圖2所示，該方法旨在以矩陣啟發的格式單獨報告每個領域，以便在所有影響標準下快速識別性能較差的建筑領域。這些分?jǐn)?shù)被稱為領域評估分?jǐn)?shù)(DAS)。每個DAS的計算方法是在最大可用點數中所獲得的總影響點數的數量，用百分比表示。因此，可以將特定域的DAS視為服務影響點的累積評估分?jǐn)?shù)。例如，供熱領域的DAS包括供熱服務對能源效率、維護和故障預測、能源靈活性和存儲、舒適度和對居住者的信息的影響。
圖2 性能矩陣顯示每個影響標準和總分?jǐn)?shù)的單個領域分?jǐn)?shù)
不同的評估分?jǐn)?shù)可以為技術改進提供一個平穩的決策過程，因?yàn)榻ㄖ芾碚吣軌騾^(qū)分性能良好和性能不佳的系統。此外，矩陣格式從系統級性能的角度提供了BACS的詳細概述。然而，為了讓建筑顧問、管理人員和最終用戶充分受益于該方法的特點和質量，我們使用MATLAB開發和設計了一個工具。使用MATLAB App Designer應用程序進行開發，因?yàn)樗试S在工具中輕松實現預期的功能。IBACSA工具被編譯成一個獨立的桌面可執行應用程序，允許廣泛分發和靈活使用。
IBACSA工具由一個帶有圖形元素的用戶界面和一組回調函數組成。底層可編程回調函數，通過執行用戶輸入處理所有的功能分?jǐn)?shù)。如圖3所示，圖形用戶界面(GUI)是圍繞主選項卡布局開發的，該布局由11個帶有直觀圖標的選項卡組成，每個選項卡包含不同的信息和功能。

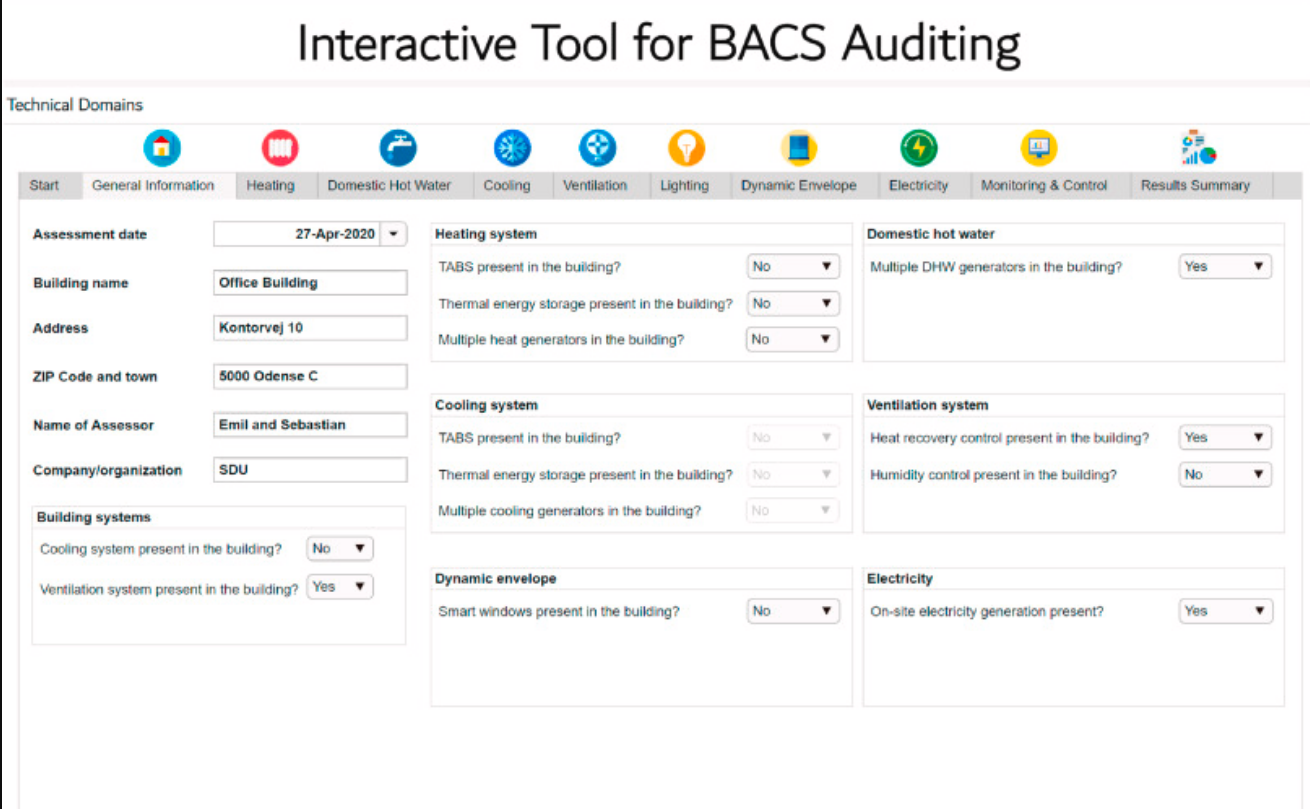

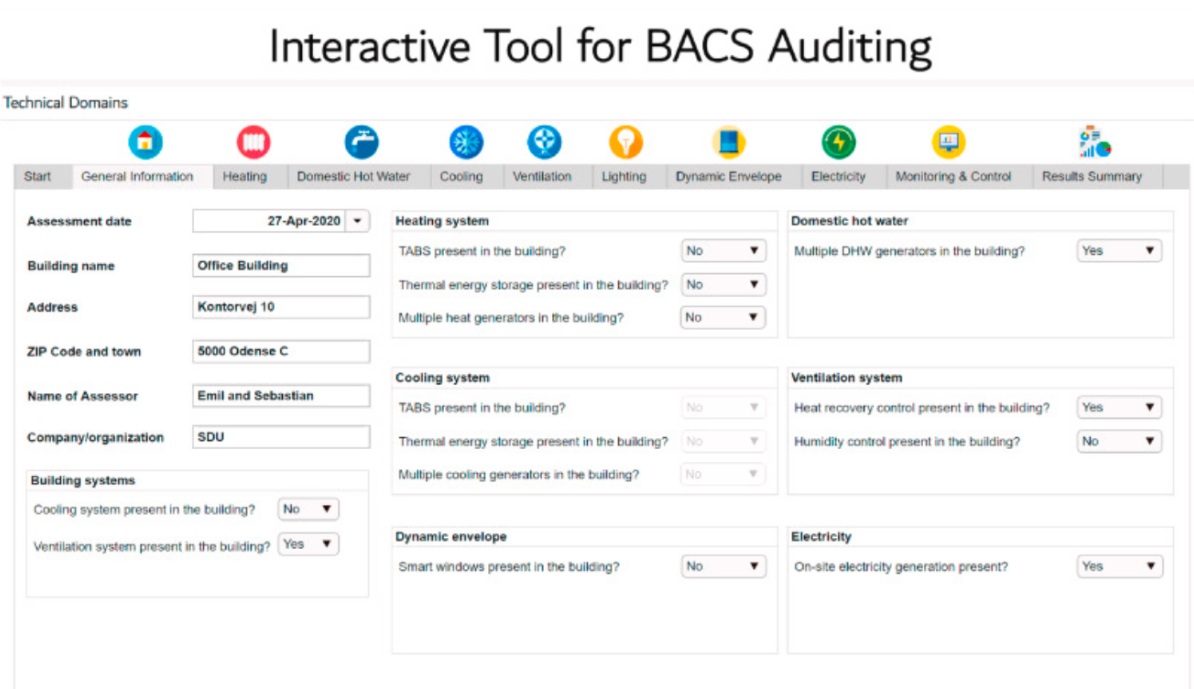

圖3 IBACSA工具的通用信息界面。
General information選項卡要求用戶輸入一般評估和建筑特性，以及建筑系統的存在和不存在。這包括評估日期，建筑物名稱，地點，評估人的名字和公司。該選項卡包括一系列需要回答的問題，這些問題包括考慮的大樓中是否存在某些系統和服務。
為了實現動態自學習控制系統的未來優化運行，必須將多重影響作為評估和性能評估的一部分。許多研究都集中在量化單一影響或優化單一能源系統的設計和操作上。本研究旨在建立一個全面的評估框架，提出一種全新的互動及用戶友好的工具，以提升樓宇自動化及控制系統審核及智能評估的方法。IBACSA使用基于質量的多標準方法，評估多種影響標準，如能源效率和靈活性，并根據從A到E的單個評分報告每一個技術建筑系統。
為了保證廣泛使用和實際應用，在MATLAB App Designer中開發了該交互工具。該工具被設計為簡單易用，并編譯成一個獨立的桌面可執行應用程序，允許建筑顧問、管理人員和其他預期的最終用戶靈活使用。該工具可作為復古調試平臺，通過對建筑中當前和升級后的BACS進行直接并排比較，分析BACS的翻新工作，從而為有針對性的翻新提供有價值的信息。
以丹麥為例，對該工具的性能進行了評估和討論。該工具在覆蓋BACS的各個詳細方面、評價當前BACS性能、指出性能不佳的系統以及突出顯示建議的修改和升級方面顯示了強大的能力。
對現代化、先進的受控OU44大樓的評估結果表明，BACS在各領域的表現均達到C級或以上的評估級別。此外，該建筑在能源效率方面的得分為79%，在維修和故障預測方面的得分為64%，在能源靈活性和能源儲存方面的得分為24%，在舒適度方面的得分為70%，在居住者信息方面的得分為84%。
對IBACSA當前版本的進一步改進可以考慮并在未來的版本中實現。下一個版本中要做的主要工作之一是實施BACS措施的經濟影響。這些增加的設施最終會改善建筑業主、管理人員和顧問的改造決策。
